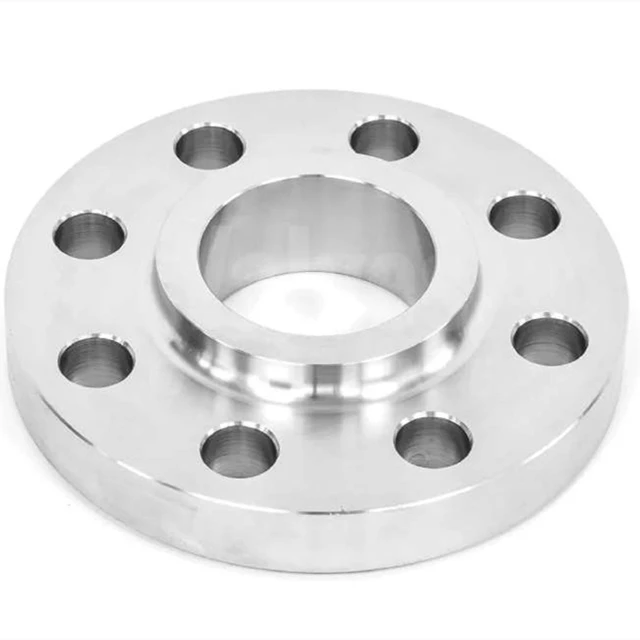

תלוש פלדה אל חלד על אוגן

● מבנה פשוט, קל להתקנה.

● צורות שונות של משטחי איטום, כולל פנים מורמות (RF), פנים קעורות (FM), פנים קמוניות (M), לשון וחריץ (T), חריץ (G) ושטוח לחלוטין (FF).

● מגוון רחב של קוטרים, המתאים לצינורות מ- DN10 ל- DN600.

● דירוג לחץ בינוני למערכות צינור מ- PN2.5 ל- PN40 או Class 150 עד 1500.

● חיבורי ריתוך שקעים מספקים תכונות חוזק ואיטום גבוה.

● הם מתאימים למערכות צנרת הנתונות לתנודות לחץ גבוה וטמפרטורה.

● בדרך כלל, צורות משטח האיטום כוללות משטח מוגבה (RF), משטח מעומע (MFM), לשון/חריץ (TG) ומפרק טבעת (RJ).

החוזק המחושב מהחלקה על אוגן בלחץ פנימי הוא בסדר גודל של שני שלישים מזה של אוגני צוואר ריתוך, וחייהם תחת עייפות הם כשליש מזה של האחרונים.

החיבור עם הצינור נעשה עם 2 ריתכות פילה, כמו גם מבחוץ כמו גם בחלק הפנימי של האוגן. מדד ה- x על התמונה הוא בערך:

עובי הקיר של הצינור + 3 מ"מ.

מרחב זה נחוץ, כדי לא לפגוע בפנים האוגן, במהלך תהליך הריתוך.

החיסרון של האוגן הוא, עיקרון זה ראשית ראשית יש לרתך צינור ואז רק להתאים. שילוב של אוגן ומרפק או אוגן וטיי אינו אפשרי, מכיוון שאביזרים בשם אין קצה ישר, זה השלכה השלמה בתלוש על האוגן.

הוא מיושם באופן נרחב בשמן, גז, כימיקלים, תחנת כוח חשמלית, מספנה, בית מרקחת, חלב, בירה, שתייה, שמירת מים וכן הלאה.

● שיטת חיבור:

● אוגן החלקה מחובר על ידי ריתוך פילה.

● אוגן שיבוץ שקע מחובר על ידי ריתוך שקע.

● תרחיש יישומים:

● אוגני ריתוך שטוחים מתאימים ללחץ בינוני ולמערכות צינור בקוטר רחב.

● אוגני שיבוץ שקעים חלים על מערכות צנרת הנתונות לתנודות לחץ וטמפרטורה גבוה.
